Por qué el tipo de suelo define el sistema de cimentación
En Colombia, la decisión de usar cimentación profunda no depende exclusivamente del peso de la estructura ni del número de pisos: depende, ante todo, de las condiciones geotécnicas del terreno donde se va a construir.
La NSR-10, en su Título H, establece que el ingeniero geotécnico debe justificar el sistema de cimentación con base en los resultados del estudio de suelos, y que en ciertos escenarios la cimentación superficial queda técnicamente descartada sin importar la magnitud del proyecto.
Suelos blandos de alta compresibilidad

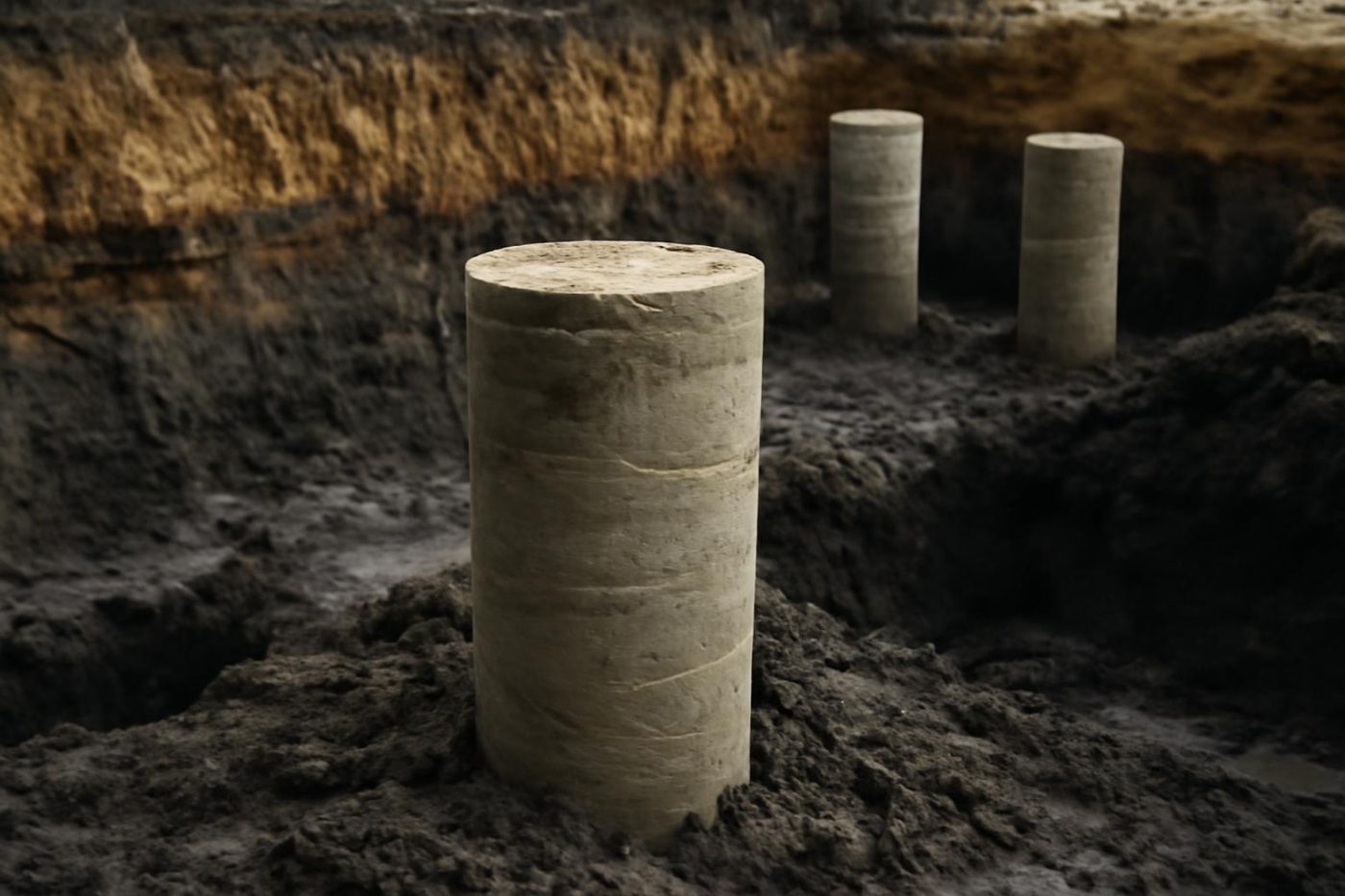

Los suelos arcillosos blandos con alta plasticidad y baja resistencia al corte son el caso más frecuente que obliga a usar pilotes o pilas.
En la Sabana de Bogotá, por ejemplo, es común encontrar depósitos de arcilla lacustre a poca profundidad con valores de SPT inferiores a cuatro golpes, lo que genera asentamientos diferenciales inaceptables si se usa una zapata convencional.
En estos suelos, la cimentación profunda transfiere las cargas a estratos más competentes ubicados varios metros abajo, evitando que la estructura sufra inclinaciones o fisuras por deformación del terreno.
Rellenos antrópicos y suelos orgánicos
Los rellenos no controlados, como los que se encuentran en antiguos botaderos, zonas de ladera intervenidas o áreas de relleno hidráulico, presentan compresibilidad variable e impredecible.
Los suelos orgánicos, ricos en materia vegetal o turba, tienen un comportamiento aún más problemático: continúan comprimiéndose durante años bajo carga sostenida, fenómeno conocido como consolidación secundaria.
En Cartagena y en municipios costeros del Pacífico colombiano es frecuente encontrar este tipo de depósitos cerca de la superficie, lo que hace prácticamente inviable cualquier cimentación que no transfiera cargas por debajo de esa capa.
Suelos con nivel freático alto y riesgo de licuación
En zonas con nivel freático superficial y arenas sueltas, el riesgo de licuación durante un sismo obliga a recurrir a cimentación profunda.
Este fenómeno ocurre cuando la vibración sísmica hace que el suelo arenoso saturado pierda temporalmente su resistencia y se comporte como un fluido, destruyendo cualquier apoyo superficial.
El mapa de microzonificación sísmica de Bogotá identifica varias zonas con este riesgo, especialmente en sectores del sur y occidente de la ciudad.
En esos casos, la norma no admite cimentación superficial sin medidas correctivas que en la práctica resultan más costosas que los mismos pilotes.
Taludes, zonas de ladera y suelos expansivos
Los suelos residuales en zonas de ladera con pendiente pronunciada, donde hay riesgo de movimiento en masa, también exigen cimentación profunda para anclar la estructura a roca o a un estrato estable.
Los suelos expansivos, presentes en algunas regiones del Caribe colombiano y en la zona andina baja, se hinchan con la humedad y se contraen en épocas secas, generando empujes que destruyen losas y zapatas si no se profundiza por debajo de la zona de variación hídrica.
Cómo se toma la decisión en la práctica
El estudio de suelos debe incluir como mínimo sondeos con SPT, clasificación USCS de los estratos, ensayos de consolidación en suelos finos y, cuando aplica, análisis de licuación según el procedimiento simplificado.
Con esa información, el ingeniero geotécnico calcula la capacidad portante admisible y los asentamientos esperados para distintos sistemas de cimentación.
Si los asentamientos totales superan los dos centímetros y medio o los diferenciales superan los límites de la NSR-10 para el tipo de estructura, la cimentación superficial queda descartada y se debe justificar el sistema profundo.
- Arcillas blandas con SPT menor a cuatro: pilotes o pilas obligatorios
- Rellenos no controlados o suelos orgánicos: cimentación profunda sin excepción
- Arenas sueltas saturadas en zona sísmica: análisis de licuación previo y pilotes si hay riesgo
- Suelos expansivos: profundización mínima por debajo de la zona activa
- Laderas con riesgo de movimiento: anclaje a roca o estrato estable
Para entender con mayor detalle qué debe contener el documento técnico que sustenta esta decisión, el lector puede consultar la guía completa Cuánto tiempo demora un estudio de suelos y qué debe incluir el informe en Colombia disponible en el sitio, donde se explica paso a paso cada componente del informe geotécnico.
