El caudal de diseño como punto de partida técnico
Uno de los errores más frecuentes en proyectos de alcantarillado municipal en Colombia es iniciar el dimensionamiento de tuberías sin establecer correctamente el caudal de diseño, que es el parámetro que define el tamaño de toda la red y determina su funcionamiento a largo plazo.
El Reglamento Técnico del Sector de Agua Potable y Saneamiento Básico, conocido como RAS, en su título D dedicado a sistemas de recolección y evacuación de aguas residuales, establece la metodología para calcular este caudal con base en el nivel de complejidad del sistema, que clasifica a los municipios en bajo, medio, alto y alto especial según su población proyectada y su capacidad económica.
Componentes del caudal de diseño según el RAS
El caudal de diseño en un sistema de alcantarillado sanitario no corresponde únicamente al agua residual doméstica; el RAS exige sumar varios componentes que, si se omiten, generan subdimensionamiento de la red en pocos años.
- Caudal medio diario: se calcula multiplicando la dotación neta por la población de diseño y aplicando el coeficiente de retorno, que el RAS fija entre 0,70 y 0,85 según el nivel de complejidad.
- Caudal máximo horario: se obtiene aplicando el coeficiente de mayoración de Harmon o de Babbit a la población servida; para municipios con más de 1.000 habitantes, el coeficiente de Harmon suele arrojar valores entre 1,4 y 3,8.
- Caudal de infiltración: el RAS permite estimarlo entre 0,10 y 0,40 litros por segundo por hectárea drenada, dependiendo del tipo de suelo, la profundidad de la napa freática y la antigüedad de las tuberías.
- Conexiones erradas: en municipios con nivel de complejidad medio o bajo, el RAS admite un aporte adicional de aguas lluvias que ingresa por conexiones domiciliarias mal ejecutadas, estimado entre el diez y el treinta por ciento del caudal sanitario.
Ejemplo práctico en un municipio de complejidad media
Considere un municipio del departamento de Nariño con una población de diseño de ocho mil habitantes y una dotación neta de 120 litros por habitante por día, que corresponde a una zona con clima frío según la tabla del RAS.
El caudal medio diario resulta de multiplicar ocho mil habitantes por 120 litros, dividir entre 86.400 segundos del día y aplicar un coeficiente de retorno de 0,80, lo que arroja aproximadamente 11,1 litros por segundo.
Aplicando el coeficiente de Harmon para esa población, el factor de mayoración es cercano a dos, lo que eleva el caudal máximo horario a 22,2 litros por segundo.
Sumando infiltración estimada en 0,20 litros por segundo por hectárea para un área de treinta hectáreas, se agregan seis litros por segundo, y considerando un quince por ciento por conexiones erradas sobre el caudal sanitario, el caudal total de diseño para dimensionar la tubería colectora principal supera los treinta litros por segundo, cifra muy diferente al simple caudal doméstico que muchos proyectistas usan como único insumo.
Velocidades mínimas y diámetros permitidos
El RAS establece que la velocidad mínima a caudal máximo debe ser de 0,45 metros por segundo para evitar sedimentación, y que el diámetro mínimo para redes secundarias es de 200 milímetros en nivel de complejidad medio y alto.

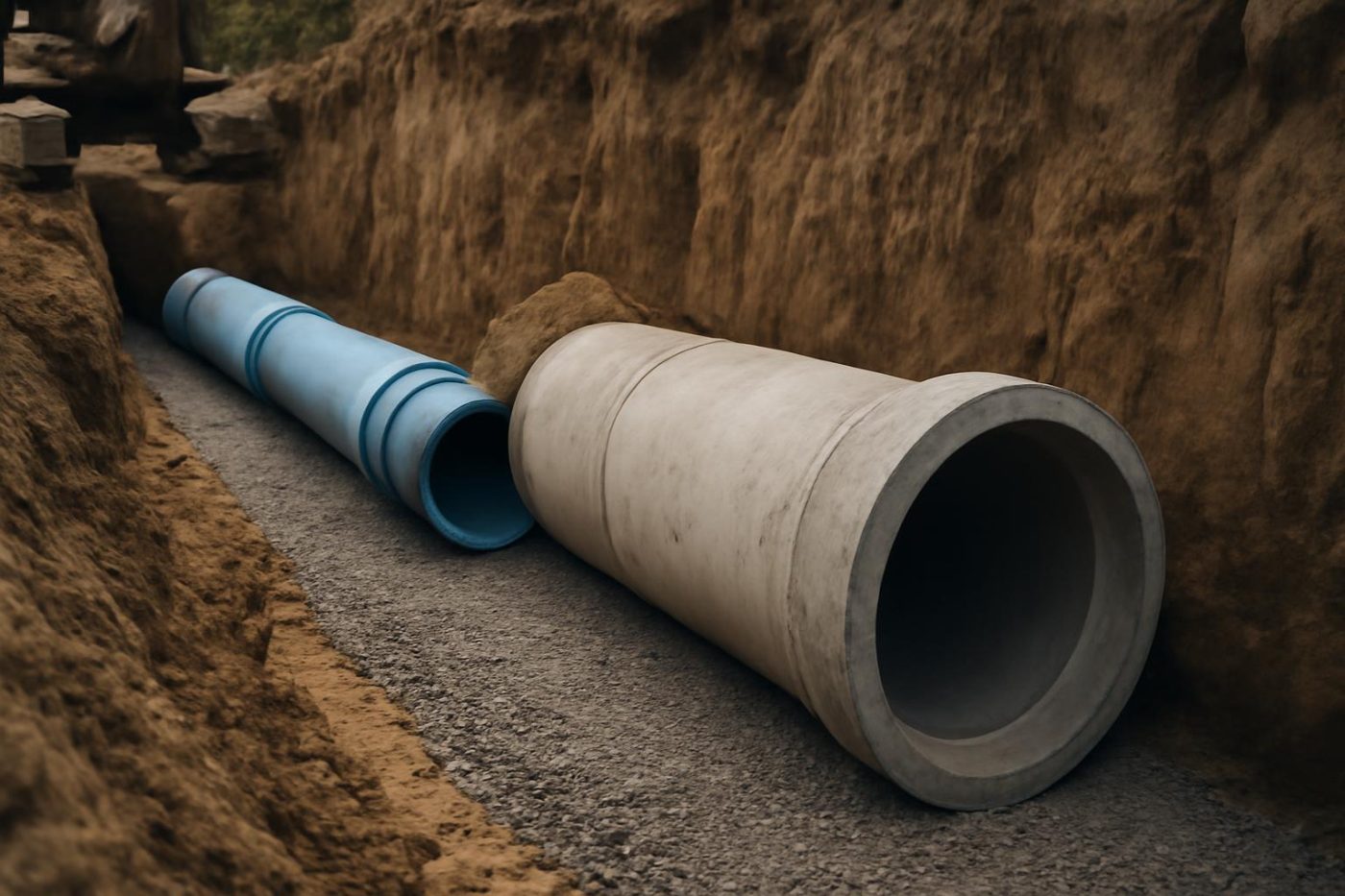

La pendiente mínima se calcula con la fórmula de Manning aplicada a tubería de gres o PVC, usando rugosidades de 0,013 y 0,009 respectivamente, y verificando que el sistema funcione como flujo a superficie libre con una relación de tirante sobre diámetro no mayor a 0,80 para alcantarillado sanitario.
Periodos de diseño y proyección de población
El RAS fija periodos de diseño de 25 años para redes principales y de 15 años para redes secundarias en municipios de complejidad media, utilizando tasas de crecimiento validadas con los censos del DANE más recientes, incluyendo los datos del censo de 2018 como base obligatoria para proyectos formulados a partir de 2020.
Para profundizar en los aspectos regulatorios relacionados con el tratamiento de las aguas que estas redes recolectan, puede consultar la guía completa sobre cuándo es obligatorio construir una planta de tratamiento de aguas residuales en Colombia, disponible en el sitio.
