Por qué no se puede reforzar sin evaluar primero
Un error frecuente en proyectos de mejoramiento habitacional es iniciar el refuerzo estructural sin haber realizado una evaluación técnica formal de la vivienda existente, lo que viola directamente los procedimientos que establece la NSR-10 para intervenciones en zonas de amenaza sísmica alta como Manizales, Armenia, Pasto o el Eje Cafetero.
La NSR-10, en su Título A y en el Título E, establece que toda intervención sobre una edificación existente debe comenzar con una evaluación de vulnerabilidad sísmica, cuyo objetivo es determinar el estado real de la estructura antes de proponer cualquier medida de refuerzo.
Qué debe incluir la evaluación de vulnerabilidad sísmica
La evaluación previa al refuerzo debe cubrir al menos cuatro aspectos técnicos fundamentales según los lineamientos de la norma.
- Levantamiento arquitectónico y estructural detallado de la vivienda tal como fue construida, incluyendo dimensiones reales de elementos, materiales identificados y configuración en planta y altura.
- Verificación de la calidad de los materiales existentes mediante ensayos de laboratorio, especialmente extracción de núcleos de concreto para determinar la resistencia real a la compresión, que en muchas viviendas informales de Colombia está por debajo de los 17,5 MPa mínimos que exige la norma.
- Análisis del sistema estructural predominante para clasificar si se trata de mampostería no reforzada, mampostería confinada, concreto reforzado o sistemas mixtos, ya que cada uno tiene un protocolo de refuerzo diferente.
- Estimación del índice de vulnerabilidad sísmica con métodos cualitativos o cuantitativos, dependiendo de la complejidad de la edificación.
Cuándo la NSR-10 obliga a reforzar y cuándo permite reparar
La norma distingue entre reparación, refuerzo y reconstrucción, y el tipo de intervención depende del porcentaje de daño estructural estimado y del nivel de amenaza sísmica del municipio.
Si la evaluación concluye que la vivienda tiene una resistencia sísmica inferior al 75 % de la demanda que exigiría la norma para una edificación nueva, la intervención se clasifica como refuerzo mayor y debe cumplir con todos los requisitos del Título A-10 de la NSR-10, incluyendo la obtención de licencia de construcción en la modalidad de reforzamiento estructural ante la curaduría o la alcaldía municipal.

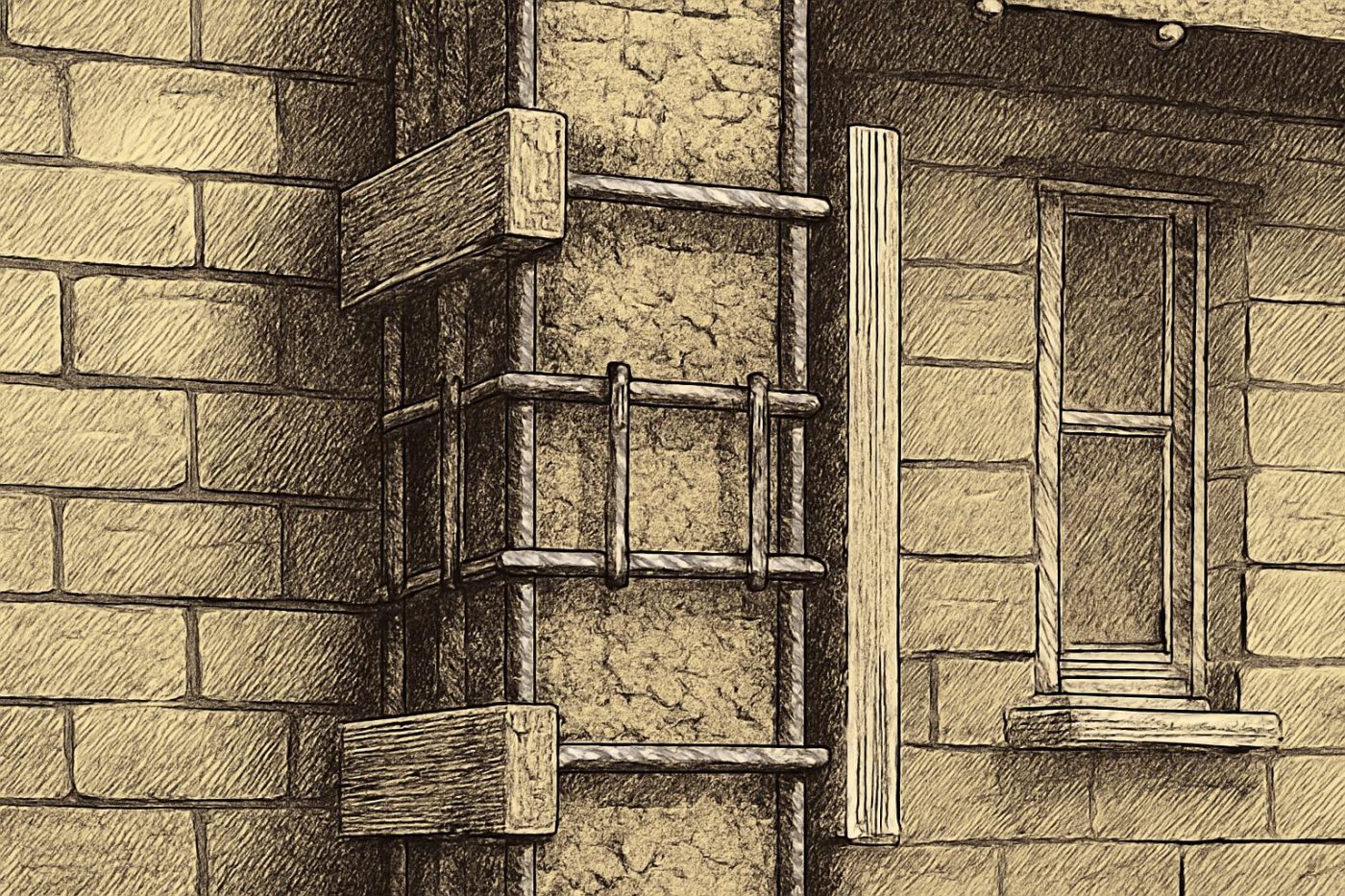

Por ejemplo, en un proyecto de mejoramiento en el municipio de Salento, Quindío, una vivienda de mampostería no reforzada de dos pisos construida antes de 1984 requirió la instalación de columnas de concreto en esquinas y cruces de muros, vigas de amarre en cubierta y diafragma rígido en entrepiso, además del encamisado de la cimentación existente, todo esto después de que los ensayos de núcleos arrojaron resistencias de solo nueve MPa en los muros.
El papel del ingeniero responsable del diseño de refuerzo
La NSR-10 exige que tanto la evaluación como el diseño del sistema de refuerzo sean firmados por un ingeniero civil con matrícula profesional vigente, quien asume la responsabilidad técnica ante el COPNIA y ante la curaduría.
El diseño de refuerzo debe presentar memorias de cálculo que demuestren que la vivienda intervenida alcanzará al menos el 80 % de la resistencia sísmica exigida para edificaciones nuevas en la misma zona, según lo permite la norma como umbral mínimo aceptable para edificaciones existentes de uso residencial.
Adicionalmente, el ingeniero debe especificar en los planos los detalles constructivos del refuerzo, los procedimientos de demolición parcial cuando sea necesario exponer elementos estructurales existentes y la secuencia de ejecución para no comprometer la estabilidad de la vivienda durante la obra.
Errores que invalidan el proceso ante la curaduría
Las curadurías en zonas de amenaza sísmica alta rechazan con frecuencia solicitudes de licencia de reforzamiento cuando el estudio de suelos no corresponde al predio específico, cuando los planos de levantamiento no coinciden con la construcción real o cuando las memorias omiten la justificación del sistema de refuerzo elegido frente a las alternativas disponibles.
Para profundizar en las responsabilidades legales que acompañan este tipo de proyectos, el lector puede consultar la guía completa Cómo el COPNIA investiga y sanciona a un ingeniero por firmar planos sin supervisar la obra disponible en el sitio, donde se detallan los procedimientos disciplinarios y los casos reales que han llegado a sanción por intervenciones estructurales mal documentadas.
